Studnia kablowa typu SK-6(1)
Studnia Kablowa SK-6(1) stosowana jest w kanalizacji technicznej sześciootworowej dla rur Ø110 i Ø160. Występuje w wersji jednoelementowej z płytą denną. Studnia ma szczególne zastosowanie przy rozbudowie istniejącej kanalizacji, może występować w wersji przelotowej i odgałęźnej.
Wyposażenie kompletnej studni:
- korpus żelbetowy jednoelementowy klasy A,B,C,D,E,F
- płyta denna z otworem na osadnik montażowy
- rama lekka podwójna RL2 klasy A,B, rama ciężka RCZ klasy A lub rama ciężka wzmocniona RCW klasy B,C,D,E,F
- pokrywa lekka z wywietrznikiem lub bez PL1 klasy A,B pokrywa ciężka z wywietrznikiem lub bez PCZ klasy A lub pokrywa ciężka wzmocniona PCW klasy B,C,D,E,F
- rury wsporcze 4 szt.
- uchwyty 2 lub 3 kablowe 4 szt.
- w wersji odgałęźnej występuje gardło studni
Szczegóły dotyczące danego modelu studni w poszczególnych klasach obciążenia, znajdują się w kartach katalogowych.

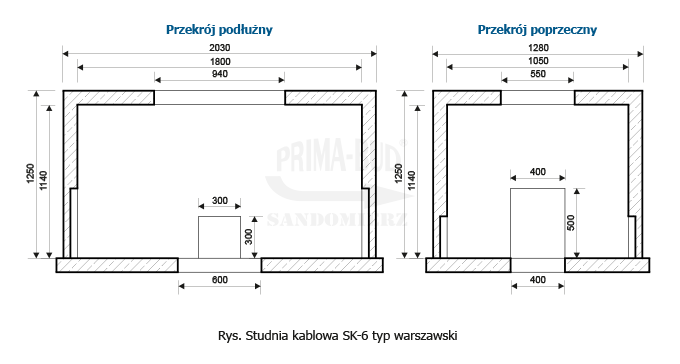

Wymiary wewnętrzne SK-6(1) w mm
Długość (L) | Szerokość (S) | Wysokość (H) |
1800 | 1050 | 1140 |
Wymiary zewnetrzne SK-6(1) w mm
Długość (L) | Szerokość (S) | Wysokość (H) |
2030 | 1280 | 1250 |
Ciężar: korpus ok. 1380kg, dno ok. 393kg
